تفاصيل المنتج:
|
| شهور التحيز التكرار: | ≤20 ميكروغرام | شهور دقة عامل مقياس: | ≤20 جزء في المليون |
|---|---|---|---|
| التكرار التحيز: | ≤0.01 °/ساعة | دقة عامل النطاق: | ≤20 جزء في المليون |
| مشي عشوائي: | ≤0.005 °/√Hr | اهتزاز: | 20 ~ 2000Hz ، 6.06g |
| MTBF: | ＞ 20000 ساعة |

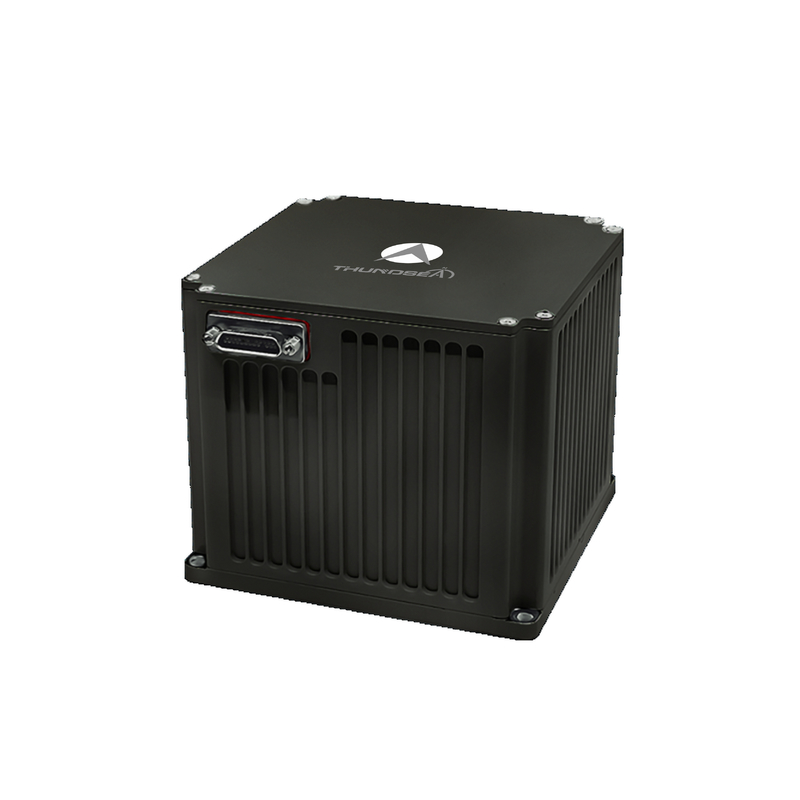

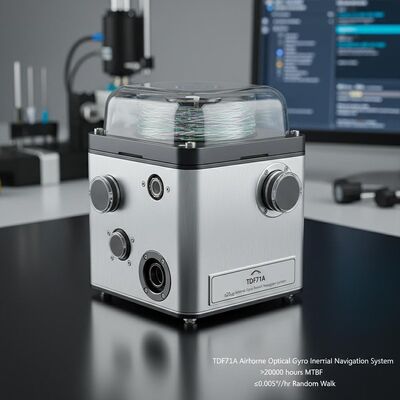

الملاحة الجوية TDF71A الملاحة البصرية الجيرولوجية المتحركة
1 مقدمة
يستخدم نظام الملاحة العكسي الضوئي المتحرك في الهواء (INS) الموجات الضوئية ومقاييس التسارع الكوارتزية كمكونات استشعار أساسية.استخدام إما بنية النظام المرتبطة أو المعدلة (المتقطعة) مع خوارزميات الملاحة المضمنة عالية السرعة ، فإنه يوفر في الوقت الحقيقي تحديد الموقع والتوجه البيانات.الملاحة اللاسلكية، ومدخلات الإدراك البصري من خلال بنيات الاندماج القابلة للتكوين ، مصممة خصيصًا لمتطلبات المهمة الخاصة.دعم أنماط تشغيل متنوعة تتراوح من الملاحة الثابتة المستقلة إلى حلول متعددة أجهزة الاستشعار الهجينة ، يوفر معايير الملاحة الشاملة للمنصة بما في ذلك الموقف الثلاثي الأبعاد والسرعة والموقف ومعدلات الزاوية.
2مجالات التطبيق
مناسبة للطائرات بدون طيار ذات الأجنحة الثابتة والطائرات بدون طيار ذات الأجنحة الدورية والمركبات المتخصصة في الجو.
3الأداءجالخصائص
يدعم التبديل بين المواءمة الذاتية ، ومواءمة القاعدة المتحركة ، ومواءمة النقل بناءً على احتياجات العميل.
يدعم الاندماج المتعدد المستشعرات، ويتضمن بيانات الأقمار الصناعية، السماوية، مقياس الارتفاع، الراديو، والملاحة البصرية.
قادرة على التوافق على منصات الاهتزاز الأرضية، و محاذاة أثناء الطيران
مجهزة بوظائف الكشف عن أخطاء النظام والإنذار.
4 المعلمات الرئيسية
| النوع | TDF71A | ||
| عداد التسارع | شهور التحيز التكرار | ≤ 20 ميكروغرام | |
| الشهور دقة عامل المقياس | ≤20ppm | ||
| الـ (جيرو) | إمكانية تكرار التحيز | ≤0.01°/ساعة | |
| دقة عامل المقياس | ≤20ppm | ||
| المشي العشوائي | ≤0.005°/√hr | ||
| الخصائص | دقة الموقع | الحصانة الخالصة | ≤2nm / 1 ساعة |
| مجموعة الأقمار الصناعية للملاحة الثابتة | أفضل من دقة الأقمار الصناعية | ||
| دقة السرعة | الحصانة الخالصة | ≤1.5m/s | |
| مجموعة الأقمار الصناعية للملاحة الثابتة | ≤0.2m/s | ||
| معدل الزاوية | ≥±400°/ثانية | ||
| التسارع الزاوي | 100000°/sec2 | ||
| التسارع | > 25 غرام | ||
| موقف متطرف | أي توجيه | ||
| وقت المواءمة | ≤8 دقيقة | ||
| المدخلات/المخرجات | 3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M | ||
| وقت المواءمة | الوقت | <5 دقيقة | |
| أداء تطبيقات AHRS | دقة المسار | الحصانة الخالصة | ≤0.2°sec ((L) |
| مزيج الملاحة الفضائية | ≤0.1°sec ((L) | ||
| دقة التدحرج | الحصانة الخالصة | ≤0.03 درجة | |
| مزيج الملاحة الفضائية | ≤0.02 درجة | ||
| استهلاك الطاقة | < 15 واط | ||
| السمات | الأبعاد | 130×130×100 | |
| الوزن | < 2.2kg | ||
| الحرارة | -40°C~60°C | ||
| الصدمة | 15 غرام، موجة نصف الجانب 11 ميس | ||
| الجهد المدخل | DC24V ((± 25٪) | ||
| التبريد | التوصيل إلى لوحة التثبيت | ||
| اهتزاز | 20~2000 هرتز،6.06 غرام | ||
| MTBF | >20000 ساعة | ||
