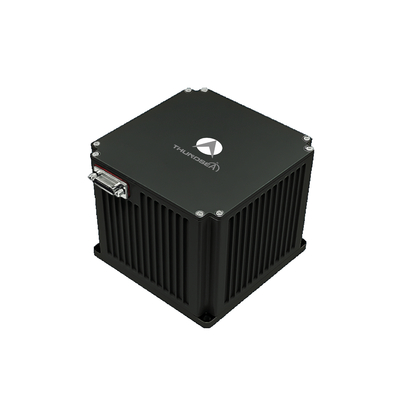

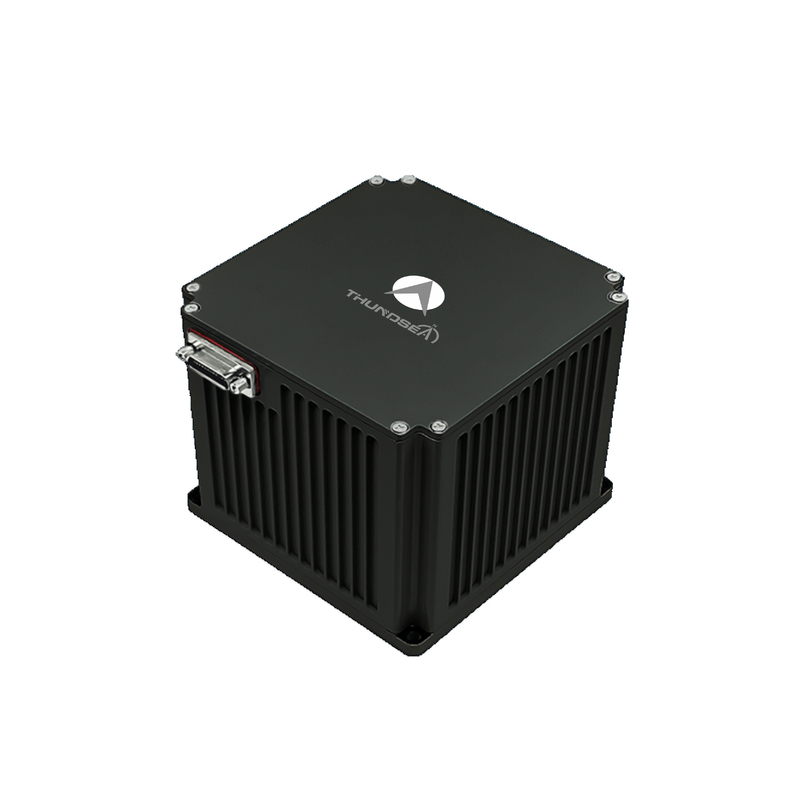

جودة TDF61A نظام الملاحة العكسي المتحرك في الهواء مع تكرار تعصب ≤ 50μg ، > 20000 ساعة MTBF و ≤ 0.01 ° / √hr المشي العشوائي للملاحة الجوية مصنع

TDF61A نظام الملاحة العكسي المتحرك في الهواء مع تكرار تعصب ≤ 50μg ، > 20000 ساعة MTBF و ≤ 0.01 ° / √hr المشي العشوائي للملاحة الجوية

Name: TDF61A نظام الملاحة العكسي المتحرك في الهواء مع تكرار تعصب ≤ 50μg ، > 20000 ساعة MTBF و ≤ 0.01 ° / √hr المشي العشوائي للملاحة الجوية
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF61A

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

شروط الدفع: الاعتماد المستندي، تي/تي

التعبئة والتغليف القياسية: علبة الكرتون

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

ملخص المنتج

يوفر نظام INS الجيروسكوبي البصري المحمول جواً TDF61A دقة موضع تبلغ ≥4 نانومتر/ساعة مع دمج أجهزة استشعار متعددة. يتميز بأكثر من 20,000 ساعة من MTBF، وتشغيل من -40 درجة مئوية إلى 60 درجة مئوية، ويدعم المحاذاة الأرضية/أثناء الطيران للطائرات بدون طيار ذات الأجنحة الثابتة/الدوارة.

سمات المنتج المخصصة

إبراز

نظام الملاحة الثابتة الطيران,الملاحة الجوية البصرية الجيرولوجية الحثالة

,

Airborne Optical Gyro Inertial Navigation

شهور التحيز التكرار:

≤50 ميكروغرام

شهور دقة عامل مقياس:

≥500 جزء في المليون

تحيز التكرار:

≤0.3°/ساعة

دقة عامل النطاق:

≥500 جزء في المليون

مشي عشوائي:

≤0.01 °/√Hr

اهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

MTBF:

> 20000 ساعة

وصف المنتج

الملاحة الجوية TDF61A الملاحة البصرية الجيرولوجية المتحركة

نظام الملاحة العكسي الضوئي المتحرك في الهواء TDF61A يستخدم الموجات الضوئية ومساعي الكوارتز كمكونات استشعار أساسية.تعمل تحت هيكل الملاحة القياسي أو المعقول من خلال التثبيتالبرمجيات المضمنة عالية السرعة تعالج بيانات المستشعرات في الوقت الحقيقي لتوفير نتائج مواقف وتوجيه مستمرة.هذا النظام يدمج مصادر الملاحة المتعددة بما في ذلك إشارات الأقمار الصناعية GNSS، الملاحظات السماوية، قياس الارتفاعات البارومترية، وسائل المساعدة في الملاحة الراديوية، والقياس الأطول المرئي بناءً على متطلبات المهمة.

مجالات التطبيق

مناسبة للطائرات بدون طيار ذات الأجنحة الثابتة والطائرات بدون طيار ذات الأجنحة الدورية والمركبات المتخصصة في الجو.

خصائص الأداء

قادرة على التوجيه على منصات الاهتزاز الأرضية والتوجيه أثناء الطيران
يدعم التبديل بين المواءمة الذاتية، ومواءمة القاعدة المتحركة، ومواءمة النقل
دمج متعدد أجهزة الاستشعار التي تتضمن بيانات الأقمار الصناعية والسماوية وقياس الارتفاع والإذاعة والملاحة البصرية
وظائف الكشف عن أخطاء النظام والإنذار

المواصفات التقنية

النوع
النموذج	TDF61A
عداد التسارع
إمكانية تكرار التحيز	≤ 50 ميكروغرام
دقة عامل المقياس	≤ 500 جزء في المئة
الـ (جيرو)
إمكانية تكرار التحيز	≤0.3°/ساعة
دقة عامل المقياس	≤ 500 جزء في المئة
المشي العشوائي	≤0.01°/√hr
أداء الملاحة
دقة الموقع (الخلل الصافي)	≤4nm / 1 ساعة
دقة الموقع (INS/GNSS)	أفضل من دقة الأقمار الصناعية
دقة السرعة (الحصانة النقية)	≤3.0m/s
دقة السرعة (INS/GNSS)	≤0.2m/s
النطاق الديناميكي
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
موقف متطرف	أي توجيه
أداء AHRS
دقة التوجيه (الحصانة النقية)	≤0.4°sec ((L)
دقة المسار (INS/GNSS)	≤0.2°sec ((L)
دقة التدحرج والانحدار (الحصانة النقية)	≤0.08 درجة
دقة التدحرج (INS/GNSS)	≤0.03 درجة
الخصائص الجسدية
استهلاك الطاقة	< 15 واط
الأبعاد	110 × 110 × 100 مم
الوزن	<1.7 كجم
درجة حرارة العمل	-40°C إلى +60°C
مقاومة الصدمات	15 غرام، موجة نصف الصين 11 ميس
اهتزاز	20 إلى 2000 هرتز، 6.06 غرام
الجهد المدخل	DC24V ((± 25٪)
طريقة التبريد	التوصيل إلى لوحة التثبيت
MTBF	>20،000 ساعة
واجهات
المدخلات/المخرجات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
الموازنة
وقت المواءمة	≤5 دقائق

العلامات

نظام الملاحة في خط الأنابيب

نظام القياس بالقصور الذاتي

وحدة القياس بالقصور الذاتي بالألياف البصرية
