FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG

FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG
FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG

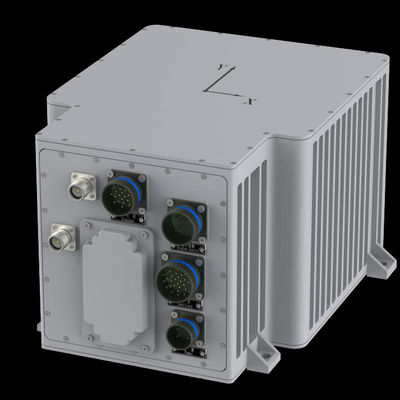

صورة كبيرة :  FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG

تفاصيل المنتج:
مكان المنشأ: تشينغداو
اسم العلامة التجارية: THUNDSEA
إصدار الشهادات: CCS
رقم الموديل: FG-1200-A / B
شروط الدفع والشحن:
الحد الأدنى لكمية: مجموعة واحدة
تفاصيل التغليف: صندوق كرتون
وقت التسليم: 15 يوم
شروط الدفع: L / C ، T / T
القدرة على العرض: 30 مجموعة شهريا

FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG

وصف
اترك فراغًا: أ @ ب بدون مساعدة: .050.05deg@≤0.02deg
بمساعدة: ≤0.02deg@≤0.01deg خامل بدون مساعدة: ≤1nm / 2h @ ≤1nm / 8h
مع GPS: ≤2m @ ≤2m سجل السرعة: ≤1nm / 4h @ ≤1nm / 12h
السجل الكهرومغناطيسي: ≤1.5nm/4h@≤1.5nm/12h Odmeter: ≤0.5‰D@≤0.25‰D
توافر البيانات: 8 دقائق @ 8 دقائق Auttitude الكامل: 25 دقيقة @ 25 دقيقة
انتفاخ الطفرة (RMS): 5 سم أو 5٪ @ 2.5 سم أو 2.5٪
تسليط الضوء:

5 سم وحدة قياس بالقصور الذاتي

,

5 سم نظام مرجعي بالقصور الذاتي

,

5 سم نظام التوجيه بالقصور الذاتي

موديل FG-1200-A / B مدخلات FOG عالية الأداء مقبولة غنية بالتوصيلات



نظرة عامة

FG-1200 نظام الملاحة بالقصور الذاتي بالألياف الضوئية عبارة عن معدات قياس بالقصور الذاتي متوسطة الدقة ذات أداء عالٍ ولكنها فعالة من حيث التكلفة.يستخدم النموذج 120 جيروسكوب الألياف البصرية قياس التداخل ومقياس التسارع المرن الكوارتز كمستشعر بالقصور الذاتي.يمكن أن توفر زاوية اتجاه ثلاثية الأبعاد عالية الدقة في الوقت الحقيقي (زاوية الاتجاه الشمالي الحقيقية ، زاوية الميل وزاوية التدحرج) ، السرعة الزاوية للحامل (سرعة السمت ، السرعة الأفقية والسرعة العمودية) ، الإزاحة اللحظية (الرفع والارتفاع والتأرجح) من أجل الناقل.يوفر هذا النظام أيضًا معلومات تحديد المواقع بدقة متوسطة للناقل بدون أجهزة استشعار خارجية.يضمن FG-1200 دقة النظام من خلال معايرة الخطأ عالية الدقة وتقنية تعويض درجة الحرارة الكاملة.إنها تعتمد تصميم التدريع الكهرومغناطيسي ، تصميم التوازن الحراري ، تصميم وضع الاهتزاز ، تصميم الختم وعملية التصنيع الصارمة لضمان التكيف البيئي الممتاز.


ميزات



ضباب عالي الأداء

ثبت القتال

AHRS + INS في وحدة واحدة

محاذاة ذاتية لمنع الإزعاج أثناء الحركة

غنية في الاتصالات ، GPS / GNSS / Speed ​​LOG DVL / USBL

الإدخال مقبول

وضع التنقل القابل للتكوين: INS / Integrated Naviation

مناسب تمامًا لجميع أنواع شركات النقل



تطبيق



سفينة تابعة للبحرية



ROV و UAV



توجيه واستهداف جيش الأرض



منصة



بيرفورمانم



  FG1200-A (فغ 1200-ب)
العنوان (RMS) بدون مساعدة 0.05 درجة 0.025 درجة
بمساعدة 0.02 درجة 0.01 درجة
تدحرج&ملعب كورة قدم بدون مساعدة 0.05 درجة 0.02 درجة
بمساعدة 0.02 درجة 0.01 درجة
المنصب (CEP) بالقصور الذاتي بدون مساعدة 1 نانومتر / 2 ساعة 1 نانومتر / 8 ساعات
مع GPS 2 م 2 م
سجل السرعة 1 نانومتر / 4 ساعات 1 نانومتر / 12 ساعة
السجل الكهرومغناطيسي 1.5 نانومتر / 4 ساعات 1.5 نانومتر / 12 ساعة
أوديميتر 0.5د 0.25د
تحديد الوقت توافر البيانات 8 دقائق 8 دقائق
الاستقلالية الكاملة 25 دقيقة 25 دقيقة
يتنفس& زيادة (RMS) 5 سم أو 5٪ 2.5 سم أو 2.5٪



الكهرباء

مزود الطاقة:24VDC (18 ~ 36VDC) ، <20 واط




الواجهة: RS422 / 232 × 8 ، إيثرنت ، CAN ×2 ، PPS × 2 ، نبضة ، أقصى إخراج 1000Hض



جسدي - بدني



الأبعاد: 257 × 199 × 162 مم (الطول × العرض × الارتفاع)



الوزن: ≤7.2 كجم



نطاق القياس



السرعة: ±200deg / ثانية



التسريع: ± 15 جرام



بيئة



درجة حرارة التشغيل: -40 ℃ ~ + 60 ℃



درجة حرارة التخزين: -55 ℃ ~ + 80 ℃



الاهتزاز: 0.04g2/Hz@20~2000Hz



الصدمة مع حالة صالحة للعمل: 30 جرام في مللي ثانية

FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG 0FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG 1FG-1200-A / B نظام ملاحة بالقصور الذاتي متعدد التوصيلات FOG 2
