جودة بيع ساخن CCS PTK-20 5min التوجيه الكشف عن الأنابيب تحت الماء دقة عالية 0.05 درجة نظام الملاحة الثابتة مصنع

بيع ساخن CCS PTK-20 5min التوجيه الكشف عن الأنابيب تحت الماء دقة عالية 0.05 درجة نظام الملاحة الثابتة

Name: بيع ساخن CCS PTK-20 5min التوجيه الكشف عن الأنابيب تحت الماء دقة عالية 0.05 درجة نظام الملاحة الثابتة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: PTK- 20

مكان المنشأ: تشينغداو

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

شروط الدفع: تي/تي

التعبئة والتغليف القياسية: صندوق كرتون

PTK-20.pdf

PDF

ملخص المنتج

CCS PTK-20: نظام فحص خطوط الأنابيب تحت الماء عالي الدقة مع محاذاة لمدة 5 دقائق، ودقة موقف تبلغ 0.05 درجة، وتصميم متين للتشغيل من -40 درجة مئوية إلى 70 درجة مئوية. تعمل تقنية الضباب القابلة للتخصيص على تقليل تكاليف الإصلاح.

سمات المنتج المخصصة

إبراز

نظام مرجعي بالقصور الذاتي 5 دقائق

,

نظام قياس بالقصور الذاتي 400deg / s

,

نظام ملاحة 1km

تنسيق:

5 دقائق

سلوك:

0.05 درجة، 1σ

عنوان:

0.5 درجة، 1σ

تخزين:

≥32 جرام

سرعة القراءة:

USB2.0، معدل ≥35 ميجابايت/ثانية

دقة:

1.8 م ~ 3.6 م على مسافة 1 كم ~ 2 كم مساعدة

السرعة:

± 400 درجة / ثانية

تسريع:

± 20 جرام

درجة حرارة العمل:

﹣40 درجة مئوية ~ 70 درجة مئوية

درجة حرارة التخزين:

﹣55°C~85°C

اهتزاز:

0.04 جرام²/ هرتز عند 20 ~ 2000 هرتز

صدمة:

30 جرام عند 6 مللي ثانية، الحفاظ على الدقة؛ 50 جرام عند 11 مللي ثانية، البقاء على قيد الحياة

مقاس:

φ80×190 ملم

مزود الطاقة:

24 فولت تيار مستمر

وزن:

.52.5 كجم

استهلاك الطاقة:

≥15 واط

واجهة:

RS232، أوسب

وصف المنتج

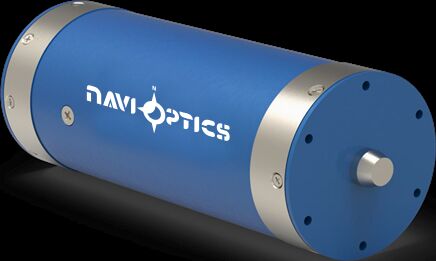

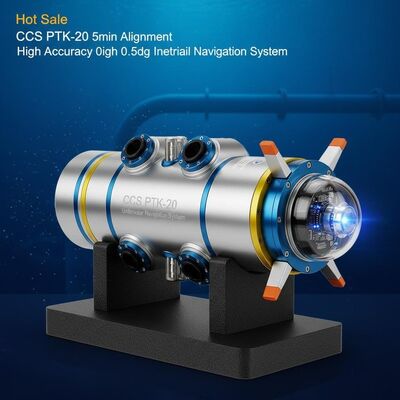

CCS PTK-20 نظام الملاحة الثابتة للكشف عن الأنابيب تحت الماء

مقدمة

فالتفتيش المنتظم للأنابيب أمر ضروري للصيانة، حيث يتطلب أدوات فعالة للكشف عن الأضرار مثل التشوه أو التآكل أو التسرب.نظامنا PTK-20 القياسي القياسي يوفر تحديد موقع دقيق لأدوات التفتيش، مما يقلل بشكل كبير من نطاق الإصلاح والتكاليف من خلال دقة عالية.

استنادًا إلى تكنولوجيا الملاحة الثابتة وتكنولوجيا FOG ، يدمج PTK-20 ثلاثة أجهزة تحريك بالألياف البصرية ، وثلاثة مقاييس تسارع مرنة ، وأجهزة معالجة إشارات إلكترونية.الجيروسكوبات تحدد الموقف والاتجاه، بينما قياسات التسارع تقيس الحركة الانتقالية.

يحتوي النظام على ألياف ضوئية ضوئية بدقة تتراوح من 0.003 إلى 0.5 درجة في الساعة. تتوفر ألياف ضوئية مختلفة بدقة بناءً على متطلبات التطبيق.مع خيارات دقة وحجم قابلة للتخصيص.

التطبيقات

فحص خطوط الأنابيب
الملاحة والتحكم في المركبات البرية
الاستقرار والتحكم في الهوائي
الملاحة بدون طيار
الموقف والمرجع الرئيسي

مواصفات الأداء

وقت المواءمة	خمس دقائق
موقف دقيق	0.05 درجة، 1σ
دقة المسار	0.5°، 1σ
قدرة التخزين	≤32GB
سرعة القراءة	USB 20، ≥35 Mb/s
دقة الموقع	1.8m إلى 3.6m على 1km إلى 2km مع مساعدة

المواصفات التقنية

نطاق السرعة	± 400°/s
نطاق التسارع	± 20 غرام
درجة حرارة العمل	-40°C إلى +70°C
درجة حرارة التخزين	-55°C إلى +85°C
تحمل الاهتزاز	0.04g2/Hz @ 2-2000Hz
تحمل الصدمة	30g @ 6ms (حدوث دقة) 50 غرام @ 11 ثانية (البقاء على قيد الحياة)
الأبعاد	φ80 * 190 ملم
إمدادات الطاقة	24VDC
الوزن	≤2.5kg
استهلاك الطاقة	≤15 واط
واجهات	RS232 ، USB

بيع ساخن CCS PTK-20 5min التوجيه الكشف عن الأنابيب تحت الماء دقة عالية 0.05 درجة نظام الملاحة الثابتة 0

العلامات

نظام الملاحة في خط الأنابيب

نظام القياس بالقصور الذاتي

وحدة القياس بالقصور الذاتي بالألياف البصرية
