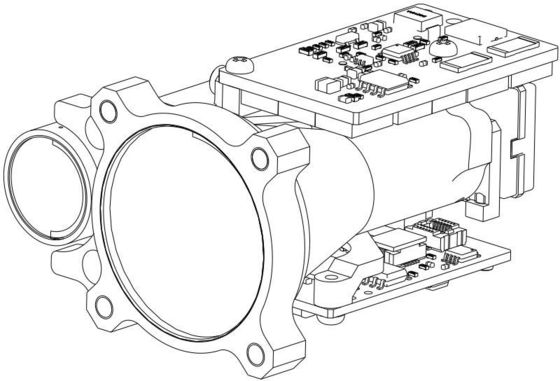

وحدة قياس المسافة بالليزر لسلامة العين البشرية RL4000

Name: وحدة قياس المسافة بالليزر لسلامة العين البشرية RL4000
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: RL4000
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: Navioptics

رقم الموديل: RL4000

الحد الأدنى لكمية الطلب: 1 حبة

موعد التسليم: 15 يوم عمل

شروط الدفع: تي / ت

التعبئة والتغليف القياسية: صندوق كرتون

ملخص المنتج

لمحة عامة عن المنتج وحدة المدى الآمن للعين البشرية RL4000 هي منتج أمن للعين البشرية من الفئة 1 / 1M. يعتمد المنتج على نطاق نبض واحد ، مع أقصى مدى ≥ 5.6 كيلومتر ؛ لديه واجهة كهربائية UART ،وتوفر برامج اختبار الكمبيوتر العليا، مجموعة الأوامر وبروتوكول الاتصال، والتي هي مريحة للمستخدمين لتنفيذ التطوير ...

سمات المنتج المخصصة

إبراز

قياس المسافة بالليزر للسلامة للعين البشرية

,

RL4000

,

وحدة قياس المسافة بالليزر

سلامة العين البشرية / المستوى:

فئة 1/1 م

الطول الموجي لليزر:

1535 ± 5 نانومتر

فتحة استقبال:

Φ25 ملم

فتحة الانبعاث:

Φ12 ملم

مجال رؤية الاستقبال:

4.21 مراد

زاوية تباعد الشعاع:

0.3 ± 0.05 مراد

نطاق القياس الأقصى:

طائرة بدون طيار ≥1700

نطاق القياس الأدنى:

50 م

وصف المنتج

لمحة عامة عن المنتج

وحدة المدى الآمن للعين البشرية RL4000 هي منتج أمن للعين البشرية من الفئة 1 / 1M. يعتمد المنتج على نطاق نبض واحد ، مع أقصى مدى ≥ 5.6 كيلومتر ؛ لديه واجهة كهربائية UART ،وتوفر برامج اختبار الكمبيوتر العليا، مجموعة الأوامر وبروتوكول الاتصال، والتي هي مريحة للمستخدمين لتنفيذ التطوير الثانوي. مع الوزن الخفيف، والحجم الصغير والأداء المستقر، يمكن استخدام المنتج في اليد،أجهزة ألكترونية ضوئية مثبتة على المركبات والحاويات.

1معايير أداء المنتج

S/N	اسم البند		مؤشر الأداء
0	نموذج المنتج		LR4000
1	سلامة العين البشرية/المستوى		الفئة 1/1M
2	طول موجة الليزر		1535±5nm
3	فتحة الاستقبال		Φ25 ملم
4	فتحة الانبعاث		Φ12 ملم
5	مجال الرؤية		4.21 mrad
6	زاوية انقسام الشعاع		0.3±0.05 مريد
7	نطاق القياس الأقصى	هدف كبير	≥5600¹⁾
		المركبة	≥4800¹⁾
		البشرية	≥3200¹⁾
		طائرات بدون طيار	≥1700¹⁾
8	الحد الأدنى لمدى القياس		50 متر
9	تواتر القياس		1 ~ 10 هرتز
10	دقة قياس المسافة		± 1 م
11	دقة المسافة		≤30 م
12	معدل القياس شبه		≥ 98
13	معدل الإنذار الكاذب		≤1
14	عدد الكشف عن العديد من الأهداف		3 (عدد أقصى)
15	واجهة كهربائية		A1257WR-S-6P
16	تشغيل الكهرباء		التيار المباشر 4.5 ∼ 16 فولت
17	استهلاك الطاقة في حالة الاستعداد		≤1 م.واط

18	متوسط استهلاك الطاقة	≤4 واط
19	ذروة استهلاك الطاقة	≤14 واط @ 12 فولت
20	الوزن	≤ 75 غرام
21	الأبعاد (L × W × H)	65 × 48 × 32 مم
22	درجة حرارة العمل	-40 ̊+65 °C
23	درجة حرارة التخزين	-55 ̊+75 °C
24	اهتزاز	اختبار الاهتزاز العام للسلامة المنخفضة (GJB150.16A-2009 الشكل C.17)
25	الصدمة	75 غراماً / 6 ثانية
26	المنطق المتنوّع	الهدف الأول والأخير، مجموعة من الأهداف، اختيار المسافة
27	واجهة البيانات	UART
28	العزل الكهربائي	عزل أرضية و أرضية الاتصال و أرضية الهيكل
29	معدل التأميم	الإنتاج الوطني
30	الموثوقية	MTBF ≥ 1500 ساعة
31	استقرار المحور البصري	≤0.05 مريد
32	المحور البصري ودرجة قاعدة التركيب غير العمودية	≤0.5 mrad

ملاحظات.

1)حجم الهدف النموذجي 2.3m × 2.3m ، حجم الهدف من نوع الإنسان 0.5m × 1.7m ، حجم الهدف من نوع الطائرات بدون طيار 0.2m × 0.3m ، انعكاسية 30 ؛ الرؤية ≥ 12km.
