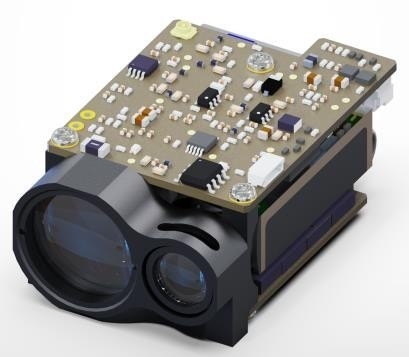

1 -10 هرتز لقياس المسافة بالليزر لسلامة العين البشرية RL2000

Name: 1 -10 هرتز لقياس المسافة بالليزر لسلامة العين البشرية RL2000
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: RL2000
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: Navioptics

رقم الموديل: RL2000

الحد الأدنى لكمية الطلب: 1

موعد التسليم: 15 يوم عمل

شروط الدفع: تي / ت

التعبئة والتغليف القياسية: صندوق كرتون

ملخص المنتج

1 نظرة عامة على المنتج تعتبر وحدة تحديد المدى بالليزر RL 2000 لسلامة العين البشرية منتجًا من الدرجة الأولى لسلامة العين البشرية.المنتج عبارة عن قياس نطاق نبضة فردي بمدى أقصى يصل إلى 3000 متر ، مع واجهة كهربائية UART (TTL_3.3V) ، مع توفير برنامج اختبار الكمبيوتر العلوي ومجموعة الأوامر وبروتوكول الاتص...

سمات المنتج المخصصة

إبراز

وحدة قياس مسافة الليزر من 1 إلى 10 هرتز

قياس المسافة بالليزر للسلامة للعين البشرية

مستوى سلامة العين البشرية:

فئة 1/1 م

الطول الموجي لليزر:

1535 ± 5 نانومتر

زاوية اختلاف الليزر:

~ 0.6 مراد

فتحة استقبال:

Φ16.5 ملم

مجال رؤية الاستقبال:

~ 4.9 مراد / 0.3 درجة

نطاق القياس الأقصى:

≥3000 m; ≥3000 م ؛ to the car ≥2500 m; للسيارة ≥2500 م ؛ to the human

نطاق القياس الأدنى:

15 م

دقة قياس المسافة:

± 1 م

تردد القياس:

1 ~ 10 هرتز

دقة المسافة:

≤20 م

وصف المنتج

1 نظرة عامة على المنتج

تعتبر وحدة تحديد المدى بالليزر RL 2000 لسلامة العين البشرية منتجًا من الدرجة الأولى لسلامة العين البشرية.المنتج عبارة عن قياس نطاق نبضة فردي بمدى أقصى يصل إلى 3000 متر ، مع واجهة كهربائية UART (TTL_3.3V) ، مع توفير برنامج اختبار الكمبيوتر العلوي ومجموعة الأوامر وبروتوكول الاتصال ، وهو مناسب للتطوير الثانوي.يتميز المنتج بخصائص الحجم الصغير والوزن الخفيف والأداء المستقر ومقاومة عالية التأثير والتوطين الكامل.

2 معلمات الأداء

S / N اسم العنصر مؤشر الأداء

1 مستوى سلامة العين البشرية فئة 1/1 م

2 الطول الموجي بالليزر 1535 ± 5 نانومتر

3 زاوية اختلاف الليزر ~ 0.6 مراد

4 فتحة استقبال Φ16.5 ملم

5 مجال رؤية الاستقبال ~ 4.9 مراد / 0.3 درجة

6 نطاق القياس الأقصى ≥3000 م ؛للسيارة ≥2500 م ؛للإنسان ≥1500 م ؛للطائرة بدون طيار ≥600 م ؛¹⁾

7 نطاق القياس الأدنى 15 م

8 دقة قياس المسافة ± 1 م

9 تردد القياس 1 ~ 10 هرتز

10 دقة المسافة ≤20 م

11 القرار الزاوي ≤1 مليون

12 معدل شبه القياس ≥98٪

13 معدل الإنذار الكاذب ≤1٪

14 كشف الأهداف المتعددة 3 (الحد الأقصى لعدد الأهداف)

15 واجهة البيانات UART (TTL_3.3 V)

16 جهد إمداد الطاقة تيار مستمر 4.5 ~ 16 فولت

17 استهلاك الطاقة في وضع الاستعداد ≤1 ميغاواط

18 ذروة استهلاك الطاقة ≤7 وات @ 12 فولت

19 وزن 32 ± 1 جم

20 البعد (L × W × H) 48 × 30.5 × 21 ملم

21 درجة حرارة التشغيل -40 ~ +70 درجة

22 درجة حرارة التخزين -55 ~ +75 درجة

23 تأثير 1200 جم ، 1 مللي ثانية

24 اهتزاز من 5 إلى 50 إلى 5 هرتز ، 1 أوكتاف / دقيقة ، 2.5 جرام

25 صدمة الحرارة +70 درجة ، -50 درجة مئوية

26 معدل التأميم الإنتاج الوطني

27 مصداقية MTBF ≥ 1500 ساعة

28 وظيفة الهدف الأول والأخير / النطاق متعدد الأهداف / اجتياز تحديد المسافة / التحكم في PSU الخارجي / أوقات تراكم الليزر

29 وقت الاستجابة ≤ 950 مللي ثانية.

ملحوظة:1)الحجم المستهدف للنموذج: 2.3 × 2.3 م ؛حجم هدف الإنسان: 1.7 × 0.5 م ؛الحجم المستهدف للطائرات بدون طيار: 0.3 × 0.2 م ؛الانعكاسية 30٪ ، الرؤية ≥ 8 كم.
