تفاصيل المنتج:
|
كاشف: | MCT 640 × 512 | النطاق الطيفي: | 3.7 ~ 4.8 ميكرومتر |
---|---|---|---|
مساحة وحدة الصورة: | 15 ميكرومتر | طريقة التبريد: | ثلاجة ستيرلينغ |
البعد البؤري: | 23 ㎜ ~ 450 تكبير مستمر | تردد الإطار: | 50 هرتز |
NETD: | 25mk @ 25 ℃ | درجة حرارة التشغيل: درجة حرارة التشغيل: | -30 درجة مئوية ~ 55 درجة مئوية |
تسليط الضوء: | نظام كاميرا التصوير الحراري 450 مم,نظام كاميرا التصوير الحراري 23 مم,نظام كاميرا التصوير الحراري F4 |

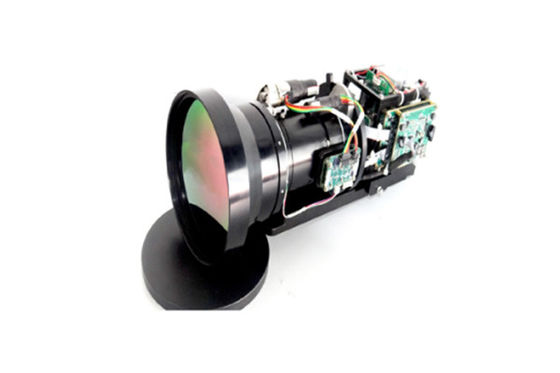

نظام التصوير الحراري 23-450 مم هو جهاز تصوير حراري مبرد MWIR يستخدم للكشف عن المسافات الطويلة.يمكن أن تنتج النواة المبردة MWIR شديدة الحساسية بدقة 640 × 512 صورة واضحة جدًا بدقة عالية جدًا ؛يمكن لعدسة الأشعة تحت الحمراء ذات الزووم المستمر 23mm 450mm المستخدمة في المنتج أن تميز الأهداف بشكل فعال مثل الأشخاص والمركبات والسفن على مسافات طويلة.
الشكل 1 صورة التصوير الحراري
المواصفات الفنية
1 كاشف
كاشف MCT 640 × 512
النطاق الطيفي 3.7 ~ 4.8 ميكرومتر
طبقة الصوت بالبكسل 15 ميكرومتر
طريقة التبريد ثلاجة ستيرلينغ
الطول البؤري 23 ㎜ ~ 450 تكبير مستمر
نطاق فوف 1.22 درجة (أفقي) × 0.98 درجة (رأسي) إلى 23.5 درجة (أفقي) × 18.9 درجة (رأسي)
وقت التبريد ≤8 دقائق في درجة الحرارة العادية
إخراج الفيديو القياسي بتنسيق PAL لإشارة الفيديو التناظرية
تردد الإطار 50 هرتز
NETD ≤25mk @ 25 ℃
مصدر الطاقة DC 24 ~ 32 V ، مع حماية قطبية عكسية للطاقة
استهلاك الطاقة ≤15W @ 25 ℃ ، حالة مستقرة
≤30W @ 25 ℃ ، ذروة بدء التشغيل
درجة حرارة التشغيل -30 درجة مئوية ~ 55 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ 70 درجة مئوية
اتصالات التحكم RS232 / RS422
التصحيح اليدوي التصحيح / تصحيح الخلفية
قطبية تحكم أبيض ساخن / أسود مفتاح ساخن
تقريب الكتروني × 2 / × 4 تقريب الكتروني
تحسين الصورة نعم
عرض متقاطع نعم
تحول الصورة أفقياً / عمودياً
