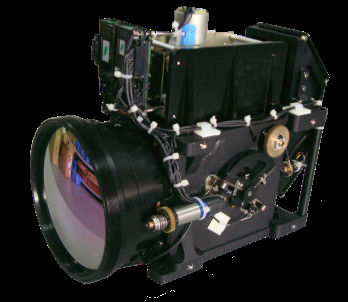

15-300mm F4 زوم مستمر متوسط ​​الموجة التبريد نظام كاميرا التصوير الحراري

15-300mm F4 زوم مستمر متوسط ​​الموجة التبريد نظام كاميرا التصوير الحراري

15-300mm F4 مواصفات نظام التصوير الحراري هي
التصوير الحراري المبرد MWIR المتقدم المستخدم للكشف عن المسافات الطويلة.
يمكن أن يتم تبريد قلب MWIR عالي الحساسية بدقة 640 × 512
إنتاج صورة واضحة جدًا بدقة عالية جدًا ؛15mm ～ 300mm
يمكن عدسة الأشعة تحت الحمراء التكبير المستمر المستخدمة في المنتج بشكل فعال
تمييز الأهداف مثل الأشخاص والمركبات والسفن على مسافات طويلة.

                                                        الشكل 1 صورة التصوير الحراري

1 المواصفات الفنية

1.1 كاشف
كاشف MCT 640 × 512
النطاق الطيفي 3.7 ~ 4.8 ميكرومتر
مسافة البكسل 15 ميكرومتر
طريقة التبريد ثلاجة ستيرلينغ

1.2 عدسة
الطول البؤري 15 300 زوم مستمر
و 4

1.3 الأداء
نطاق FOV 1.83 درجة (H) × 1.46 درجة (V) إلى 36.5 درجة (H) × 29.2 درجة (V)
وقت التبريد ≤8 دقائق في درجة الحرارة العادية
إخراج الفيديو القياسي بتنسيق PAL لإشارة الفيديو التناظرية
تردد الإطار 50 هرتز
NETD ≤25mk @ 25 ℃
مصدر الطاقة DC 24 ~ 32 V ، مع قطبية عكسية للطاقة
الحماية
استهلاك الطاقة ≤15W @ 25 ℃ ، حالة مستقرة
≤30W @ 25 ℃ ، ذروة بدء التشغيل
درجة حرارة التشغيل -30 درجة مئوية ~ 55 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ 70 درجة مئوية

1.4 القيادة والسيطرة
اتصالات التحكم RS232
التصحيح اليدوي التصحيح / تصحيح الخلفية
قطبية تحكم أبيض ساخن / أسود مفتاح ساخن
تقريب إلكتروني × 2 / × 4 تقريب إلكتروني
تحسين الصورة نعم
عرض متقاطع نعم
تحول الصورة أفقياً / عمودياً

2 المعلمات الفيزيائية

الوزن ≤2200 جرام
أحجام انظر أدناه

الشكل 2.توضيح الحجم الميكانيكي

3 تعريف الواجهة الكهربائية الأساسية


الجدول 1. تعريفات دبوس الموصل (HARWIN: M80-5401605)

الشكل 3.مخطط تسلسل M80-5401605 دبوس
