تفاصيل المنتج:
|
كاشف: | MCT 640 × 512 | النطاق الطيفي: | 3.7 ~ 4.8 ميكرومتر |
---|---|---|---|
مساحة وحدة الصورة: | 15 ميكرون | طريقة التبريد: | ثلاجة ستيرلينغ |
البعد البؤري: | 86 ㎜ ~ 860 تكبير مستمر | تردد الإطار: | 30 هرتز |
NETD: | ≤25mk @ 25 ℃ | درجة حرارة التشغيل: | -30 ℃ ~ 55 ℃ |
تسليط الضوء: | نظام كاميرا التصوير الحراري 860 مم,نظام كاميرا التصوير الحراري F5.5 MWIR,نظام كاميرا التصوير الحراري 86 مم |

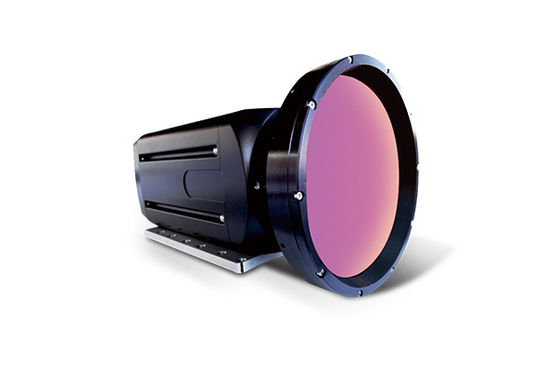

نظام التصوير الحراري 86-860 مم هو جهاز تصوير حراري مبرد MWIR يستخدم للكشف عن المسافات الطويلة.يمكن أن تنتج النواة المبردة MWIR شديدة الحساسية بدقة 640 × 512 صورة واضحة جدًا بدقة عالية جدًا ؛يمكن لعدسة الأشعة تحت الحمراء ذات التكبير المستمر مقاس 86 مم ~ 860 مم المستخدمة في المنتج أن تميز الأهداف بشكل فعال مثل الأشخاص والمركبات والسفن في المسافات الطويلة
الشكل 1 صورة التصوير الحراري
المواصفات الفنية
1 كاشف
كاشف MCT 640 × 512
النطاق الطيفي 3.7 ~ 4.8 ميكرومتر
طبقة الصوت بالبكسل 15 ميكرومتر
طريقة التبريد ثلاجة ستيرلينغ
الطول البؤري 86 ㎜ ~ 860 تكبير مستمر
نطاق FOV 0.64 ° (H) × 0.51 ° (V) إلى 6.4 ° (H) × 5.1 ° (V)
وقت التبريد ≤8 دقائق في درجة الحرارة العادية
إخراج الفيديو القياسي بتنسيق PAL لإشارة الفيديو التناظرية
تردد الإطار 30 هرتز
NETD ≤25mk @ 25 ℃
مصدر الطاقة DC 24 ~ 32 V ، مع حماية قطبية عكسية للطاقة
استهلاك الطاقة ≤12W @ 25 ℃ ، حالة مستقرة
≤30W @ 25 ℃ ، ذروة بدء التشغيل
درجة حرارة التشغيل -30 درجة مئوية ~ 55 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ 70 درجة مئوية
اتصالات التحكم RS232 / RS422
التصحيح اليدوي التصحيح / تصحيح الخلفية
قطبية تحكم أبيض ساخن / أسود مفتاح ساخن
تقريب الكتروني × 2 / × 4 تقريب الكتروني
تحسين الصورة نعم
عرض متقاطع نعم
تحول الصورة أفقياً / عمودياً
